Обладнання свердловини та ялинки: "горло" виробництва нафти та газу
Sep 13, 2025
У всьому ланцюзі виробництва нафти та газу один тип обладнання можна назвати "горлом свердловини". Він повинен нести вагу свердловинних трублів, точно контролювати виробництво, і діяти як останній лінійки оборони в надзвичайних ситуаціях. Це обладнання - цеСистема Wellhead та ялинка.
Ця стаття пояснюєAPI 6A Wellhead обладнанняна простою мовою. Незалежно від того, що ви новачок чи досвідчений професіонал, ви знайдете тут корисні відомості.

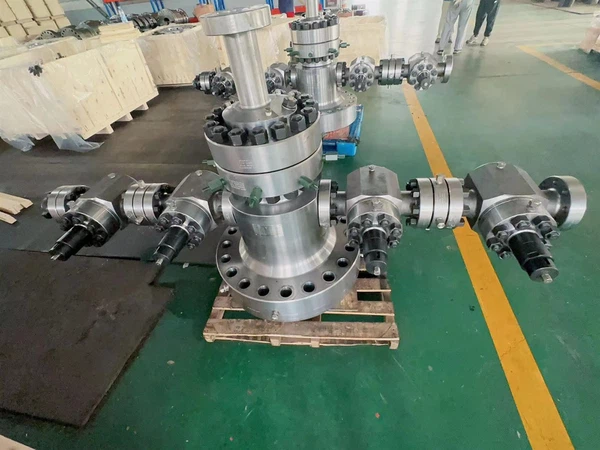

1. Перші речі спочатку: Що таке системи Wellhead та ялинки?
Простіше кажучи,Система свердловини- це сім'я обладнання, що складається з трьох основних компонентів:
Ялинка- "кран", який контролює виробництво нафти та газу.
Трубка- "міст" з'єднуючі трубки та кожух.
Голова- "фундамент", який закріплює кожух і запечатує кільцеву.
Разом з клапанами, фланцями та іншими аксесуарами вони виконують чотири основні функції:підвіска, підтримка, контроль та герметизація. Ці функції безпосередньо визначають, чи може свердловина працювати безпечно та ефективно.
2. Стандарти виходять першими: 5 ключових специфікацій, які слід запам'ятати
Будь то для дизайну, виробництва чи вибору, обладнання для свердловин повинно відповідати визнаним стандартам, щоб уникнути ризиків "non -}. П'ять найпоширеніших є:
| Стандартний | Застосування | Ключові моменти |
|---|---|---|
| API Spec 6A (2018, 21 -е видання) | Глобальний дизайн свердловини/ялинки | Визначає рівні PSL1 - PPL4; встановлює вимоги до тиску/температури |
| ISO 10423: 2022 | Міжнародний стандарт | Гармонізований з API 6A; Краще підходить для глобальних ланцюгів поставок |
| GB/T 22513-2023 | Китайський національний стандарт | Оптимізований для місцевих геологічних умов |
| API STD 6AR (2019, 2 -е видання) | Ремонт та ремонт | Встановлює якісну базову лінію для відремонтованого обладнання |
| SY/T 7694-2023 | Китайський стандарт ремонту | Деталі локалізовані процеси ремонту |
⚠ Примітка: ці стандартиНе звертайтесьДля польових тестових інструментів або засобів встановлення (наприклад, втулки для зносу або тестові пробки).
3. Ключові терміни пояснені: 13 поширені "модники"
Нафтове поле сповнене жаргону. Ось 13 найпоширеніших термінів, пояснених простою англійською мовою:
Система свердловини- все постійне обладнання від верхньої частини поверхневого кожуха до головки труб; "Скелет" криниці.
Корпус - Корпус голови- встановлений у верхній частині поверхневого кожуха, який використовується для призупинення струн кожухів.
Трубки -- Підключає корпусну головку до ялинки, призупиняє трубки та ущільнює кільцеві.
Мандрів - Вішалка- Суцільний - Вершник стилю бару для підтримки кожуха.
Ковзання - тип вішалки- клин ковзає трубу, як затискач, швидкий і універсальний.
Клапан воріт- Найпоширеніший клапан свердловини, використовуючи підйом/падіння ворота, щоб закрити в потоці.
Поверхневий запобіжний клапан (SSV)- Автоматично закривається, коли живлення (електричний/гідравлічний) втрачається, запобігаючи витоком.
Задушити- Контрольні потоки та тиск, як "дросель" колодязя.
Назад - клапан тиску (BPV)- Один - або два - ПЕРЕВІРНИЙ КЛАПАН, ЗАБЕЗПЕЧНА ВІДПОВІДАЛЬНОГО РОБОТИ ВІДПОВІДАЛЬНОСТІ під час технічного обслуговування.
Сліпий фланець- Суцільний фланець, який використовується для ущільнення невикористаних торгових точок.
VR Plug (клапан - Виплачка видалення)- різьбова штепсельна вилка, яка дозволяє зняти клапан воріт під тиском.
Топ -роз'єм- Найвищий зв’язок дерева, пов'язуючи дерево з обладнанням вище.
Трубки - головний адаптер- відповідає випуску головки трубки з входом ялинки, коли розміри відрізняються.
4. Основні функції: як працює свердловина
Незважаючи на свою складність, система свердловин служить п'ятьма необхідними цілями:
Підвіска та підшипник навантаження- Підтримує інструменти для кожуха, труб та свердловин, при цьому ущільнюючи анулі для запобігання перехрестя.
Контроль виробництва- Чучки регулюють потік та тиск для безпечного задоволення виробничих потреб.
Оперативна підтримка- забезпечує доступ для добре вбивства, підкислення, розриву або трубопроводів без видалення обладнання.
Моніторинг даних- Матеріали тиску забезпечують реальний - моніторинг часу для безпечної роботи.
Захист безпеки- Запобіжні клапани та зворотні клапани активуються автоматично під час ненормальних умов.
5. Вибір обладнання: Матеріали та ПСЛ
(1) Вибір матеріалу: збігається з умовами свердловини
| Матеріальний клас | Застосування | Частини тіла/тиску | Контрольні частини (стебла, вішалки) |
|---|---|---|---|
| AA/BB/CC | Звичайні свердловини | Carbon/Low - Лепкова сталь (CC використовує нержавіюча) | Carbon/Low - Лепкова сталь (BB/CC Використовуйте нержавіюча) |
| Dd/ee/ff | Кислий сервіс | Carbon/Low - Лепкова сталь (FF використовує нержавіюча) | Вуглець/низький - сплавна сталь (ee/ff використовує нержавіюча) |
| HH | Сильний кислий і високий - тиск | Корозія - стійкі сплави (CRA) | Корозія - стійкі сплави (CRA) |
(2) Рівні PSL: відповідати ризику
PSL1- низький - тиск, звичайні свердловини
PSL2- середній - свердловини тиску
PSL3/3G- Високий - Газові свердловини, кисла служба
PSL4- Ultra - високий - тиск, високий - свердловини ризику
6. Установка в 6 кроках: Потрібна точність
Установка Wellhead повинна дотримуватися суворих процедур, як правило, за шість кроків:
Кожух провідника- Свердло → запуску провідника → цемент, утворюючи перший фундамент.
Поверхневий кожух- Свердло → Запустіть кожух → Встановіть голову кожуха → цемент.
Технічний кожух- Свердло → Запустіть кожух → Встановіть кожух - Головний тест → Тест тиску.
Виробничий кожух- Свердло → Виконати виробничий кожух → Встановіть вішалку для мандрівки → Тест на тиск.
Трубки -- запустіть трубки → Встановіть вішалку та втулку для зносу → Випробування тиску.
Ялинка- Встановіть назад - Клапан тиску → Земне дерево → Тест повного тиску → Зніміть BPV, завершуючи вузол свердловини.
